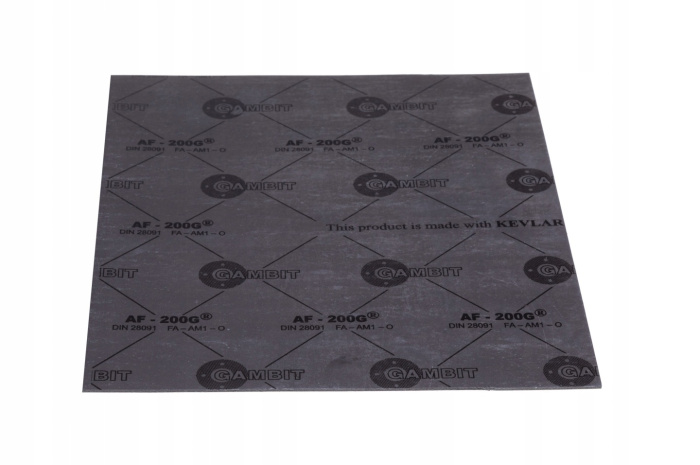

Těsnící deska GAMBIT AF-200G | Aramidová univerzální vysoce výkonná těsnící deska

Těsnící deska GAMBIT AF-200G je vylepšenou verzí osvědčené desky AF-200 s výrazně vyššími provozními parametry. Je vyrobena z aramidových vláken KEVLAR®, minerálních vláken a plniv spojených pojivem na bázi kaučuku NBR. Zachovává stejně širokou univerzálnost jako AF-200 — odolnost vůči vodě, plynu, oleji, palivům, alkoholu a základní chemii — avšak s výrazně vyšší tolerancí tlaku (8 MPa) a teploty (320 °C trvalý provoz).

AF-200 vs. AF-200G — jaký je rozdíl?

Písmeno G v označení AF-200G indikuje vylepšenou (Grade) verzi základní desky AF-200. Obě desky jsou univerzální, mají stejné označení DIN a jsou vhodné pro stejná média. Rozdíl je výlučně ve výkonnostních parametrech:

Parametr	AF-200	AF-200G	Rozdíl
Max. tlak	6 MPa	8 MPa	+33 %
Trvalý provoz	220 °C	320 °C	+100 °C
Max. teplota krátkodobá	300 °C	380 °C	+80 °C
Trvalý provoz s párou	180 °C	250 °C	+70 °C
DIN 28091-2	FA-AM1-O	FA-AM1-O	—
Média	Univerzální	Univerzální	—

Kdy zvolit AF-200G místo AF-200? Pokud vaše aplikace přesahuje 6 MPa nebo 220 °C, AF-200G je přímou náhradou se stejnou univerzálností. Pokud vaše podmínky nepřesahují parametry AF-200, základní verze je ekonomicky výhodnější volba.

Porovnání celé série GAMBIT AF

Parametr	AF-202	AF-200	AF-200G	AF-OIL	AF-1000
Max. tlak	4 MPa	6 MPa	8 MPa	10 MPa	12 MPa
Trvalý provoz	180 °C	220 °C	320 °C	300 °C	350 °C
Max. teplota krátkodobá	200 °C	300 °C	380 °C	350 °C	420 °C
Grafit	✔	—	—	—	—
Ocelová síťka	—	—	—	—	✔

Doporučené použití

Všechna průmyslová odvětví s vyššími nároky na tlak a teplotu
Přírubové spoje s tlakem 6–8 MPa
Voda a vodní pára (do 250 °C trvalý provoz)
Plyn (zemní, technický)
Oleje a maziva
Paliva — benzín, nafta
Alkohol a základní chemikálie
Energetika — vysokotlaká pára
Petrochemický a chemický průmysl

Média — odolnost

Médium	Odolnost
Voda a vodní pára	✔ Odolná (pára do 250 °C trvalý provoz)
Plyn (zemní, technický)	✔ Odolná
Oleje a maziva	✔ Odolná
Paliva (benzín, nafta)	✔ Odolná
Alkohol	✔ Odolná
Základní chemikálie	✔ Odolná

Technické parametry

Parametr	Hodnota
Označení dle DIN 28091-2	FA-AM1-O
Materiál vlákna	Aramidová vlákna KEVLAR® + minerální vlákna
Pojivo	Kaučuk NBR
Maximální tlak	8 MPa
Max. teplota krátkodobá	380 °C
Teplota trvalého provozu	320 °C
Teplota trvalého provozu s párou	250 °C
Rozměry	Viz parametry produktu
Tloušťka	Viz parametry produktu

Výhody těsnicí desky GAMBIT AF-200G

Univerzální — stejný rozsah použití jako AF-200, výrazně vyšší parametry
Vysoká provozní teplota — 320 °C trvalý provoz, 380 °C krátkodobě
Vyšší maximální tlak — 8 MPa oproti 6 MPa základní AF-200
Aramidová vlákna KEVLAR® — odolnost vůči tečení a mechanická pevnost
Pojivo NBR — odolnost vůči olejům, palivům a uhlovodíkům
Snadná opracovatelnost — řezání, vysekávání, CNC frézování
Přímá náhrada AF-200 pro náročnější podmínky

Opracování a montáž

Deska se snadno zpracovává běžnými nástroji — nůžkami, nožem, vysekávačem nebo CNC frézou. Pro optimální výsledek:

Přírubové plochy musí být čisté, suché a bez nečistot
Těsnění umístěte soustředně vůči otvorům příruby
Šrouby utahujte křížem rovnoměrně v několika krocích
Doporučený utahovací moment konzultujte s technickou dokumentací příruby

Časté otázky

Čím se AF-200G liší od AF-200? AF-200G je výkonnostně nadřazená verze — vyšší tlak (8 MPa vs. 6 MPa) a výrazně vyšší teplota (320 °C vs. 220 °C trvalý provoz). Obě jsou univerzální a vhodné pro stejná média. Pokud vaše podmínky přesahují limity AF-200, AF-200G je přímou náhradou.

Kdy zvolit AF-200G místo AF-OIL? AF-200G je vhodná pro širší spektrum médií včetně alkoholu a základní chemie. AF-OIL je speciálně optimalizovaná pro oleje a paliva a nabízí vyšší max. tlak (10 MPa). Pro čistě olejové a palivové systémy zvažte AF-OIL.

Jak vystřihnout těsnění na míru? Desku lze řezat běžnými nástroji. Pro složité tvary doporučujeme vodní paprsek (waterjet).
