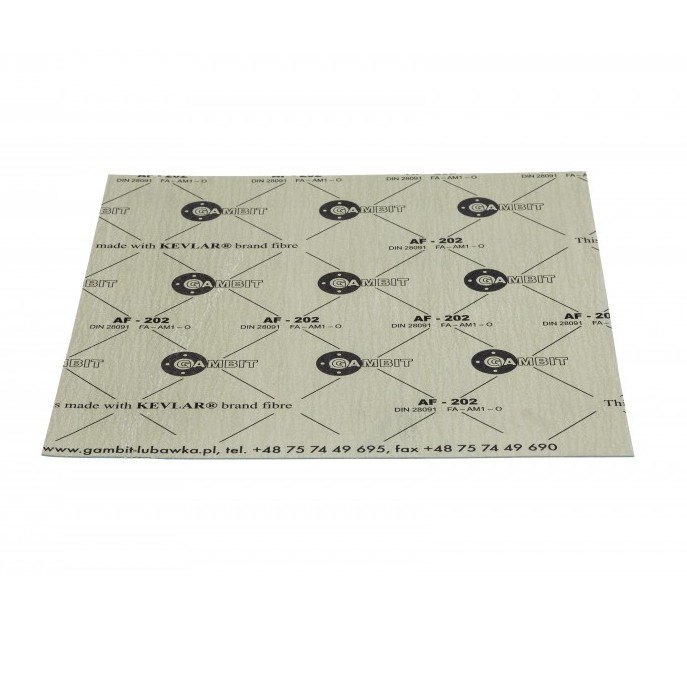

Těsnicí deska GAMBIT AF-202 je osvědčený a oblíbený těsnicí materiál pro aplikace s nízkými teplotami a tlaky. Je vyrobena z aramidových vláken KEVLAR®, grafitu, minerálních vláken a plniv spojených pojivem na bázi kaučuku NBR. Přítomnost grafitu zlepšuje mazací vlastnosti desky, snižuje tření při montáži a zvyšuje odolnost vůči teplotním výkyvům. AF-202 je speciálně doporučena pro instalace topného oleje, kde představuje spolehlivé a ekonomicky výhodné řešení.
Proč grafit?
Grafit je přírodní minerál s výjimečnými vlastnostmi — je chemicky inertní, odolný vůči teplotám a má přirozené mazací vlastnosti. V těsnicích deskách grafit plní několik funkcí: zlepšuje těsnost v mikrospárách přírubových ploch, usnadňuje demontáž těsnění (nelepí se s přírubou) a zvyšuje odolnost vůči teplotním cyklům. AF-202 s grafitem je proto ideální pro aplikace, kde dochází k opakované montáži a demontáži.
Pro koho je AF-202 ideální?
AF-202 je vstupní volba ze série GAMBIT AF — optimální pro běžné průmyslové a instalační aplikace s nízkými nároky na tlak a teplotu. Pokud vaše aplikace nepřesahuje 4 MPa a 180 °C, AF-202 poskytuje vynikající poměr výkonu a ceny. Pro vyšší tlaky a teploty doporučujeme AF-OIL nebo AF-1000.
Porovnání série GAMBIT AF
| Parametr |
AF-202 |
AF-200 |
AF-OIL |
AF-1000 |
| Max. tlak |
4 MPa |
6 MPa |
10 MPa |
12 MPa |
| Trvalý provoz |
180 °C |
220 °C |
300 °C |
350 °C |
| Max. teplota krátkodobá |
200 °C |
300 °C |
350 °C |
420 °C |
| Grafit |
✔ Ano |
— |
— |
— |
| Ocelová síťka |
— |
— |
— |
✔ Ano |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
FA-AM1-O |
FA-AM1-ST |
Doporučené použití
- Instalace topného oleje — primární doporučení
- Nízkotlaké a nízkoteplotní přírubové spoje
- Voda a vodní pára (do 150 °C trvalý provoz)
- Bytové a průmyslové topné systémy
- Lehká průmyslová použití
- Opakovaná montáž a demontáž — grafit usnadňuje demontáž
Média — odolnost
| Médium |
Odolnost |
| Topný olej |
✔ Speciálně doporučeno |
| Voda a vodní pára |
✔ Odolná (pára do 150 °C trvalý provoz) |
| Oleje a maziva |
✔ Odolná |
| Paliva |
✔ Odolná |
Technické parametry
| Parametr |
Hodnota |
| Označení podle DIN 28091-2 |
FA-AM1-O |
| Materiál vlákna |
Aramidová vlákna KEVLAR® + grafit + minerální vlákna |
| Pojivo |
Kaučuk NBR |
| Maximální tlak |
4 MPa |
| Max. teplota krátkodobá |
200 °C |
| Teplota trvalého provozu |
180 °C |
| Teplota trvalého provozu s parou |
150 °C |
| Rozměry |
Viz atributy produktu |
| Tloušťka |
Viz atributy produktu |
Výhody těsnicí desky GAMBIT AF-202
- Grafit — lepší těsnost, snadnější demontáž, odolnost vůči teplotním cyklům
- Aramidová vlákna KEVLAR® — mechanická pevnost a odolnost proti tečení
- Ideální pro topný olej — speciálně optimalizována pro tyto instalace
- Ekonomická volba pro nízkotlaké a nízkoteplotní aplikace
- Oblíbená a osvědčená — standardní řešení pro běžné průmyslové aplikace
- Snadné opracování — řezání, vysekávání, CNC frézování
Opracování a montáž
Desku lze snadno zpracovat běžnými nástroji — nůžkami, nožem, vysekávačem nebo CNC frézou. Pro optimální výsledek:
- Přírubové plochy musí být čisté, suché a bez nečistot
- Těsnění umístěte centrálně vůči otvorům příruby
- Šrouby utahujte křížem rovnoměrně v několika krocích
- Grafit usnadňuje demontáž — těsnění se při správné montáži nelepí s přírubou
Časté dotazy
Proč je AF-202 speciálně doporučena pro topný olej? Kombinace vláken KEVLAR®, grafitu a pojiva NBR poskytuje optimální odolnost vůči topnému oleji při běžných provozních teplotách a tlacích topných systémů. Grafit navíc zlepšuje těsnost mikrosvárů.
Kdy zvolit AF-202 místo AF-200? Pokud vaše aplikace nepřesahuje 4 MPa a 180 °C a oceníte přítomnost grafitu (lepší demontáž, topný olej), AF-202 je správná volba. Pro vyšší tlaky a teploty zvolte AF-200 nebo AF-OIL.
Jak vystřihnout těsnění na míru? Desku lze řezat běžnými nástroji. Pro složité tvary doporučujeme vodní paprsek (waterjet).
