Těsnící deska GAMBIT AF-1000 | Aramidová vysokoteplotní těsnící deska se sítí
Vysokoteplotní aramidová těsnicí deska GAMBIT AF-1000 na bázi vláken KEVLAR®, minerálních vláken a pojiva NBR, vyztužená pozinkovanou ocelovou sítí. Určená pro vysokoteplotní přírubové spoje s velkými tlaky a rychlostmi proudění média. Vhodná i pro automotive. Dostupné rozměry a tloušťky vyberte v atributech produktu.
- ✔ Max. tlak: 12 MPa
- ✔ Teplota trvalého provozu: 350 °C (s párou: 250 °C)
- ✔ Max. krátkodobá teplota: 420 °C
- ✔ Označení podle DIN 28091-2: FA-AM1-ST
14 dní na vrácení zboží – záruka vrácení peněz
Potřebujete pomoct? Napište nám, rádi poradíme.
Bezpečné a šifrované platby – 100 % ochrana vašich údajů
SKU: GAF1000
Podrobnosti
Těsnící deska GAMBIT AF-1000 | Aramidová vysokoteplotní těsnící deska se sítí — Informace o produktu

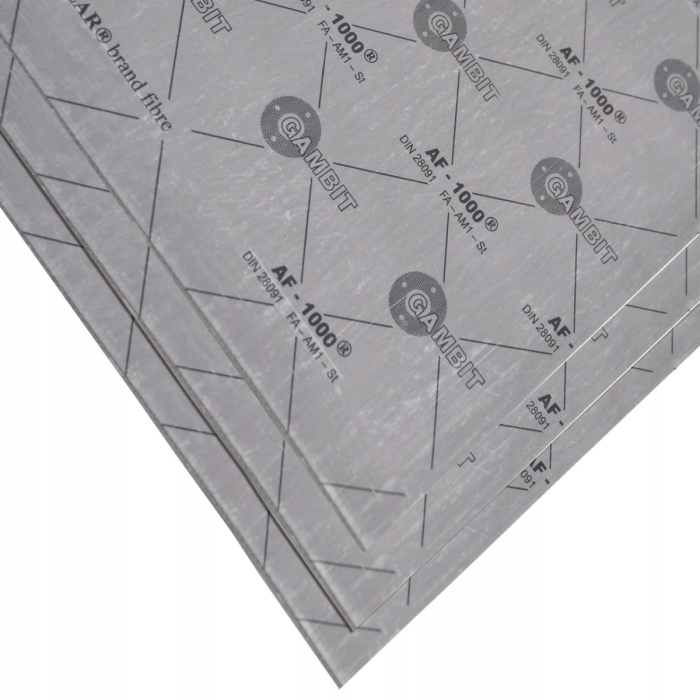

Těsnicí deska GAMBIT AF-1000 – aramidová vysokoteplotní těsnicí deska s ocelovou sítí
Těsnicí deska GAMBIT AF-1000 je prémiový těsnicí materiál pro nejnáročnější vysokoteplotní a vysokotlaké průmyslové aplikace. Je vyrobena z aramidových vláken KEVLAR®, minerálních vláken a plniv spojených pojivem na bázi kaučuku NBR, přičemž je celá konstrukce vyztužena pozinkovanou ocelovou sítí. Tato výztuha výrazně zvyšuje mechanickou pevnost, odolnost proti přetržení a rozměrovou stabilitu při extrémních provozních podmínkách.
Proč ocelová sítka?
Pozinkovaná ocelová sítka uvnitř desky plní funkci armování — podobně jako ocel v betonu. Zabraňuje vyfouknutí těsnění při náhlých tlakových nárazech, zvyšuje odolnost vůči tečení (creep) při vysokých teplotách a zaručuje, že těsnění zůstane na místě i při velkých rychlostech proudění média. Označení podle DIN 28091-2 je FA-AM1-ST, kde přípona "ST" označuje právě ocelovou výztuž.
Porovnání s AF-200 a AF-OIL
| Parametr | AF-200 | AF-OIL | AF-1000 |
|---|---|---|---|
| Max. tlak | 6 MPa | 10 MPa | 12 MPa |
| Trvalý provoz | 220 °C | 300 °C | 350 °C |
| Max. teplota krátkodobá | 300 °C | 350 °C | 420 °C |
| Výztuž | — | — | Ocelová sítka |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | FA-AM1-ST |
Doporučené použití
- Vysokoteplotní přírubové spoje s velkými tlakovými skoky
- Aplikace s vysokou rychlostí proudění média
- Voda a vodní pára (do 250 °C trvalý provoz)
- Nafta, benzín a paliva
- Oleje a maziva
- Energetika — vysokotlaká pára
- Automotive — motorové a výfukové aplikace
- Ropný a petrochemický průmysl
⚠️ Důležitá omezení
- Není doporučena pro kyseliny a zásady (alkálie)
- Při práci s párou je nutné dbát na správné montážní úchyty — konzultujte technickou dokumentaci
Média — odolnost
| Médium | Odolnost |
|---|---|
| Voda a vodní pára | ✔ Odolná (pára do 250 °C trvalý provoz) |
| Nafta | ✔ Odolná |
| Benzín a paliva | ✔ Odolná |
| Oleje a maziva | ✔ Odolná |
| Kyseliny | ✗ Nedoporučuje se |
| Zásady (alkálie) | ✗ Nedoporučuje se |
Technické parametry
| Parametr | Hodnota |
|---|---|
| Označení podle DIN 28091-2 | FA-AM1-ST |
| Materiál vlákna | Aramidová vlákna KEVLAR® + minerální vlákna |
| Pojivo | Kaučuk NBR |
| Výztuž | Pozinkovaná ocelová sítka |
| Maximální tlak | 12 MPa |
| Max. teplota krátkodobá | 420 °C |
| Teplota trvalého provozu | 350 °C |
| Teplota trvalého provozu s párou | 250 °C |
| Rozměry | Viz atributy produktu |
| Tloušťka | Viz atributy produktu |
Výhody těsnicí desky GAMBIT AF-1000
- Nejvyšší maximální tlak ze série — až 12 MPa
- Nejvyšší provozní teplota ze série — 350 °C trvalá, 420 °C krátkodobě
- Pozinkovaná ocelová sítka — odolnost proti vyfouknutí a tečení
- Aramidová vlákna KEVLAR® — mechanická pevnost a rozměrová stabilita
- Vhodná pro automotive a průmyslové aplikace s rázovým zatížením
- Lehká opracovatelnost — řezání, vysekávání, CNC frézování
Opracování a montáž
Deska se snadno zpracovává běžnými nástroji — nůžkami, nožem, výsekovým nástrojem nebo CNC frézou. Pro optimální výsledek:
- Přírubové plochy musí být čisté, suché a bez nečistot
- Těsnění umístěte centrálně vůči otvorům příruby
- Šrouby utahujte křížem rovnoměrně v několika krocích
- Při parních aplikacích použijte správné montážní úchyty podle technické dokumentace
Časté otázky
Čím se AF-1000 liší od AF-OIL? AF-1000 je výkonově nadřazená — vyšší tlak (12 MPa vs. 10 MPa), vyšší teplota (350 °C vs. 300 °C) a ocelová sítka jako výztuž pro extrémní podmínky. AF-OIL je naopak vhodná pro kyselá a zásaditá média, kde AF-1000 není doporučena.
Proč není AF-1000 vhodná pro kyseliny? Ocelová sítka může korodovat v kyselém prostředí. Pro kyseliny a zásady doporučujeme speciální těsnicí desky bez kovové výztuže.
Jak vystřihnout těsnění na míru? Desku lze řezat běžnými nástroji. Pro složité tvary doporučujeme vodní paprsek (waterjet).
Objednejte ještě dnes
Vyberte rozměr a tloušťku v atributech a přidejte do košíku.
